德国DIATEST电子柱,电箱
  • 德国DIATEST电子柱,电箱

德国DIATEST电子柱,电箱

DT2200 电子柱三色(红色、黄色、绿色)模拟显示和数字显示电子柱。电子柱具有自动识别并显示当前通道的功能.通过前面板上的旋转按钮或者软件设定测量程序.安装模块可链接1、2或4个测头(HBT)。可根据要求连接其它测量系统。测量和显示功能静态测量模式

  • 别名:DT2200 电子柱
  • 品牌:DIATEST
  • 产地:德国
  • QQ咨询:805609580
  • 服务热线:010-88580960
标签: 电箱 电子柱

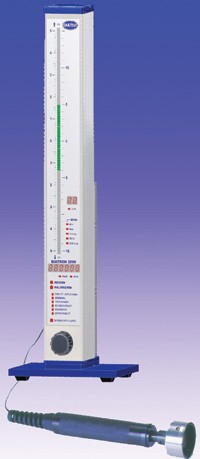

DT2200 电子柱

三色(红色、黄色、绿色)模拟显示和数字显示电子柱。电子柱具有自动识别并显示当前通道的功能.通过前面板上的旋转按钮或者软件设定测量程序.安装模块可链接1、2或4个测头(HBT)。可根据要求连接其它测量系统。


测量和显示功能
静态测量模式
动态测量模式:zui小值、zui大值、平均值、位置公差、孔自动测量模式
多层测量模式:1...8测量点之间手动或自动转换
测量范围/分辨率:电感测头:±3.0mm/0.1um-0.12/0.0001inch和±30mm/1um-1.2/0.00001inch 增量测量系统:24bit
测量单位:mm和inch
2位数字显示:测量点数字(C1...C8);测量输入(P1...P8) 基本设置菜单(L0...L9)
6位数字显示的显示范围:
相对测量:±9.999 mm / ±99.999 mm, ±9.999 inch / ±99.999 inch
绝对测量:0...99.9999 mm/0...999.9999 mm , 0...99.9999 inch / 0...999.9999 inch
分组:1...30

模拟显示范围:
3色(红色、绿色和黄色)条柱显示,根据选择的公差限自动更换颜色。zui多可设置4个公差限。在条柱上,公差限以颜色标记显示。
±5.0000 mm / ±0.50000"
±1.5000 mm / ±0.15000"
±0.5000 mm / ±0.05000"
±0.1500 mm / ±0.01500"
±0.0500 mm / ±0.00500"
±0.0150 mm / ±0.00150"
±0.0050 mm / ±0.00050"

机械结构特点
外壳: 氧化铝,顶部和底部为塑料
底座: 镀铝
前面板: 丙烯酸玻璃
操作单元:旋转按钮
尺寸: 宽×高×深:56×418.5×86mm/大约重1400g(包括底座)

电子部分特点
供电电源: 100...24VAC,45...60Hz
zui多输入电流:2.5VA(无测量模块)

显示
模拟条柱显示:103+2LED纪录超出范围,3色显示,自动改变显示颜色(显示公差标记)
数字显示: 6位和2位数字LED显示:7.62mm,红色 方式、单元、程序菜单显示:17LED红色

连接
RS232接口:9针SUB-D插头,硬件EIA RS232标准;数据格式依据OPTO RS232
2×触发输出/公差输出(Ft1/Ft2):外部连接的触发输出和控制信号连接的系列输出

测量数据
分辨率: 16位(模拟),24位(增加测量系统)
测量速率:50次测量/每秒

环境条件
工作环境温度:0....45°C
存储温度: -20...+60°C
保护型式: 前侧IP65(CEI/IEC 529)
后侧依据测量模式

电磁兼容(EMC)
电磁兼容(EMC)。瞬时发射依据EN50081-2,干扰阻抗依据EN50082-2
